关键特性
- Rockchip RK3568J 四核 1.8GHz Arm Cortex-A55 工业级处理器
- 4GB DDR4 内存，32GB eMMC，支持 NVMe SSD 与 TF 卡扩展
- 8×10/100/1000Base-T RJ45 以太网接口，2×1000Base-X SFP 光口
- 4×隔离型 RS485、2×隔离型 RS485/RS232 复用口，4×DI、4×DO 隔离型干接点
- 支持 LoRa、Wi-Fi、4G/5G、NVMe 与 AI 扩展
- 1U 机架式结构，双路 AC220V 冗余电源输入，工作温度 -40℃～+70℃
规格表
| 处理器 | Rockchip RK3568J，四核 1.8GHz Arm Cortex-A55 |
|---|---|
| 内存 | 4GB DDR4 |
| 存储 | 32GB eMMC；1×M.2 Key M 接口（支持 NVMe SSD）；1×TF 卡槽 |
| 以太网 | 8×10/100/1000Base-T RJ45；2×1000Base-X SFP 光口 |
| 串行接口 | 4×隔离型 RS485；2×隔离型 RS485/RS232 复用口 |
| 数字量接口 | 4×DI、4×DO，干接点，隔离型 |
| 控制台与 USB | 1×RJ45 Console；1×USB 3.0、1×USB 2.0 |
| 显示接口 | 1×HDMI 2.0 |
| 扩展接口 | 1×miniPCIe（Wi-Fi、加密卡）；1×miniPCIe（AI 扩展）；2×miniPCIe（LoRa）；1×M.2 Key B（4G/5G）；1×miniPCIe（4G）；2×SIM 卡座 |
| RTC、温控与复位 | 支持 RTC、温控芯片与 Reset 系统复位按键 |
| 电源输入 | 双路冗余 AC220V，选配，5.08mm 凤凰端子 |
| 工作环境 | -40℃～+70℃；相对湿度 5%～95%，无凝露 |
| 产品尺寸 | 1U 机架式 |
| 散热与功耗 | 自然散热；功耗小于 30W（不含扩展模块） |
| 网口浪涌防护 | IEC 61000-4-5 Level 3 |
| 快速脉冲群 | IEC 61000-4-4 Level 3 |
| 抗静电干扰 | IEC 61000-4-2 Level 3 |
出厂系统
如需了解支持的操作系统及软件版本，请联系我们。
二次开发
如需 SDK、BSP 或开发文档，请联系我们获取。
说明
订购信息

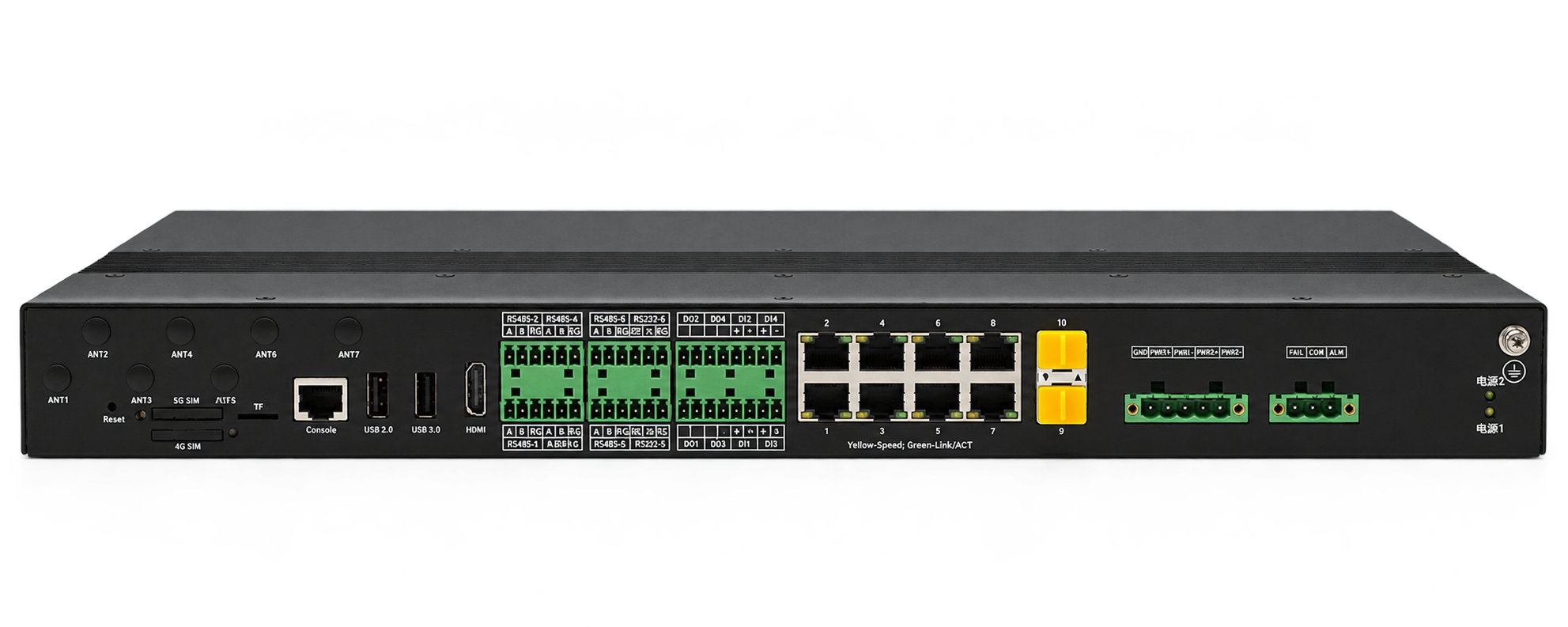

Oak6022-R1：RK3568J，8 个千兆电口、2 个千兆光口，4GB+32GB，1×HDMI，4×RS485、2×RS232/RS485、4×DI、4×DO，1U 工业网关主机。
Oak6022-R2：RK3568J，8 个千兆电口、2 个千兆光口，4GB+128GB，1×HDMI，4×RS485、2×RS232/RS485、4×DI、4×DO，1U 工业网关主机。
无线模块、扩展卡和电源配置可按项目选配，具体出货组合请联系我们确认。
同平台相关型号

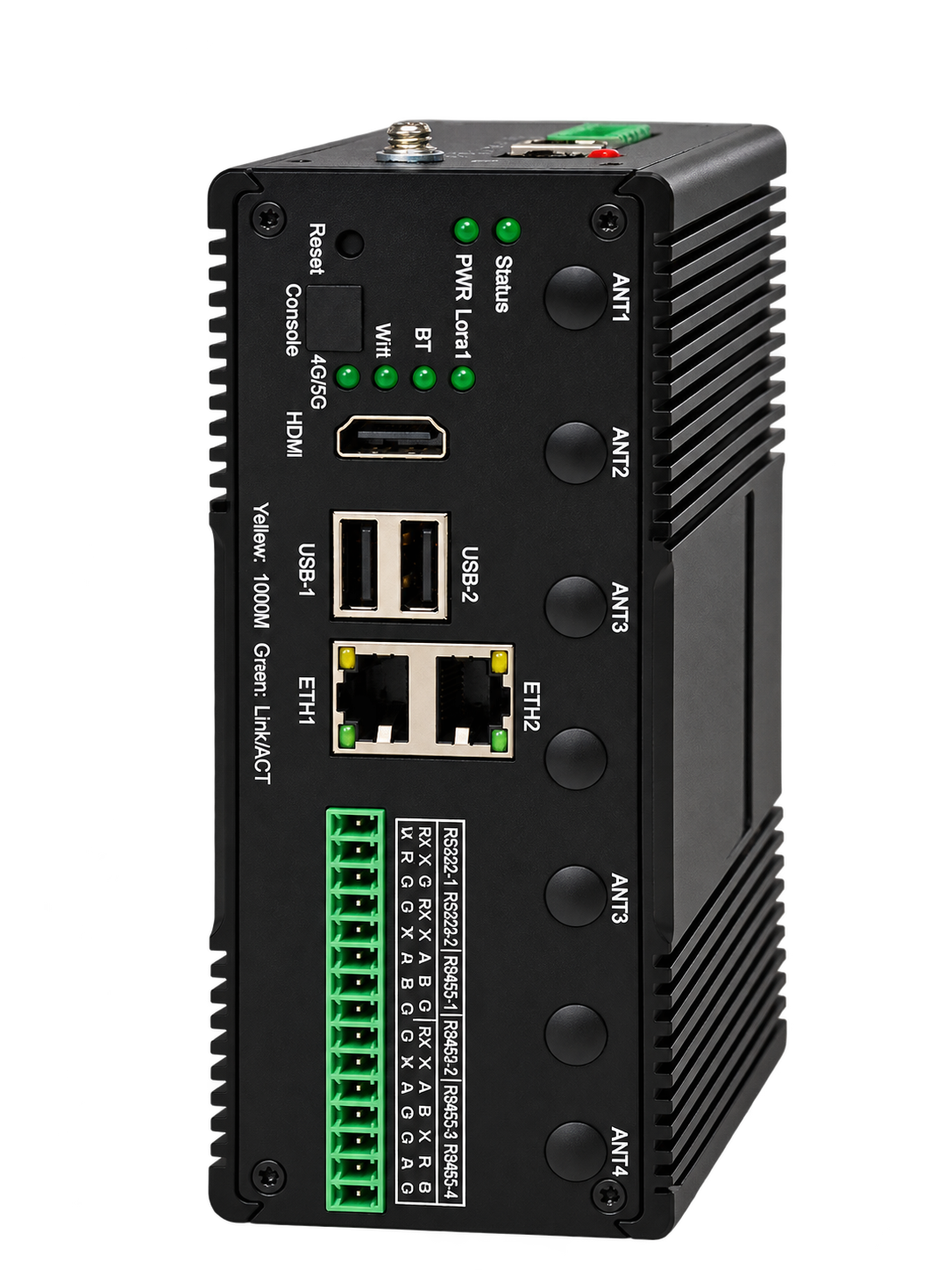

Oak6021-L 工业网关
Oak6021-LRK3568J 平台导轨式工业网关，配置 2 个千兆网口、4 路隔离型 RS485、2 路隔离型 RS232，并支持 Wi-Fi、LoRa 与 4G/5G 扩展。
#industrial#din-rail#wide-temp#4g#5g

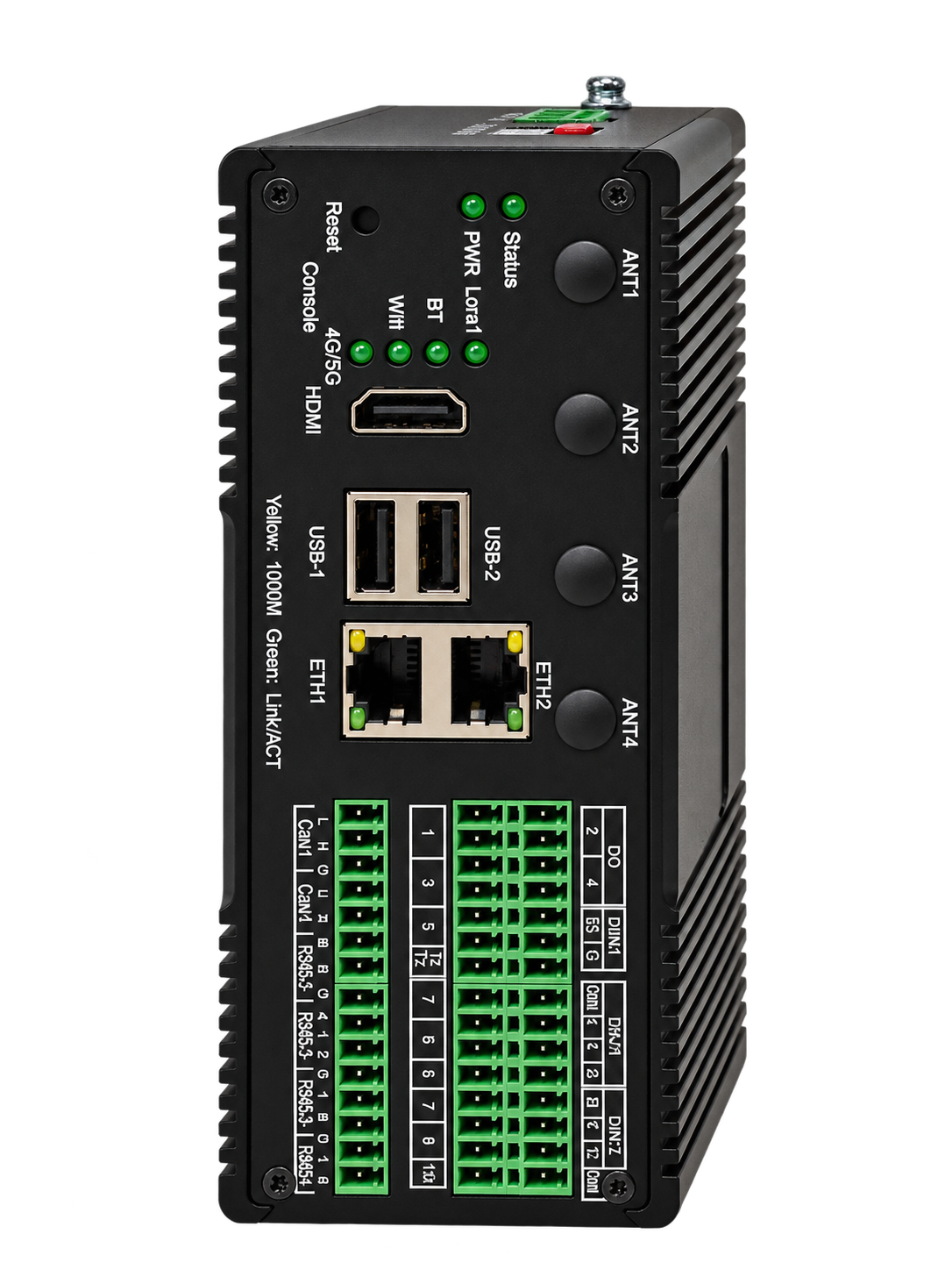

Oak6021-L1 工业网关
Oak6021-L1RK3568J 平台导轨式工业网关，配置 2 个千兆网口、12 路 DI、4 路 DO 及多路隔离串行接口，支持 Wi-Fi、LoRa 与 4G/5G 扩展。
#industrial#din-rail#wide-temp#4g#5g

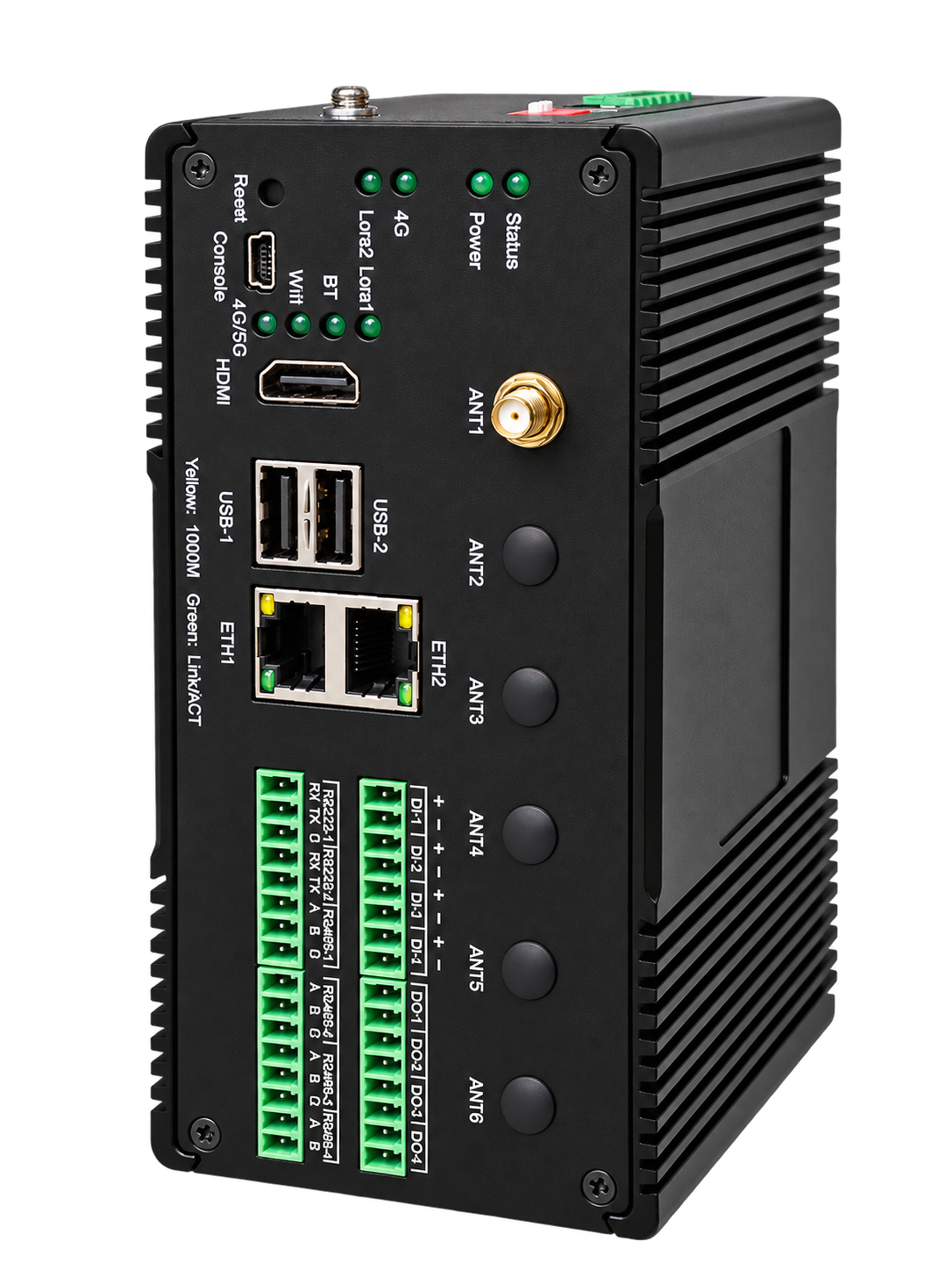

Oak6021-S 工业网关
Oak6021-SRK3568J 平台增强型导轨式工业网关，配置 2 个千兆网口、4DI/4DO 和多路隔离串行接口，支持 NVMe、双 LoRa、Wi-Fi 与 4G/5G 扩展。
#industrial#din-rail#wide-temp#4g#5g#nvme

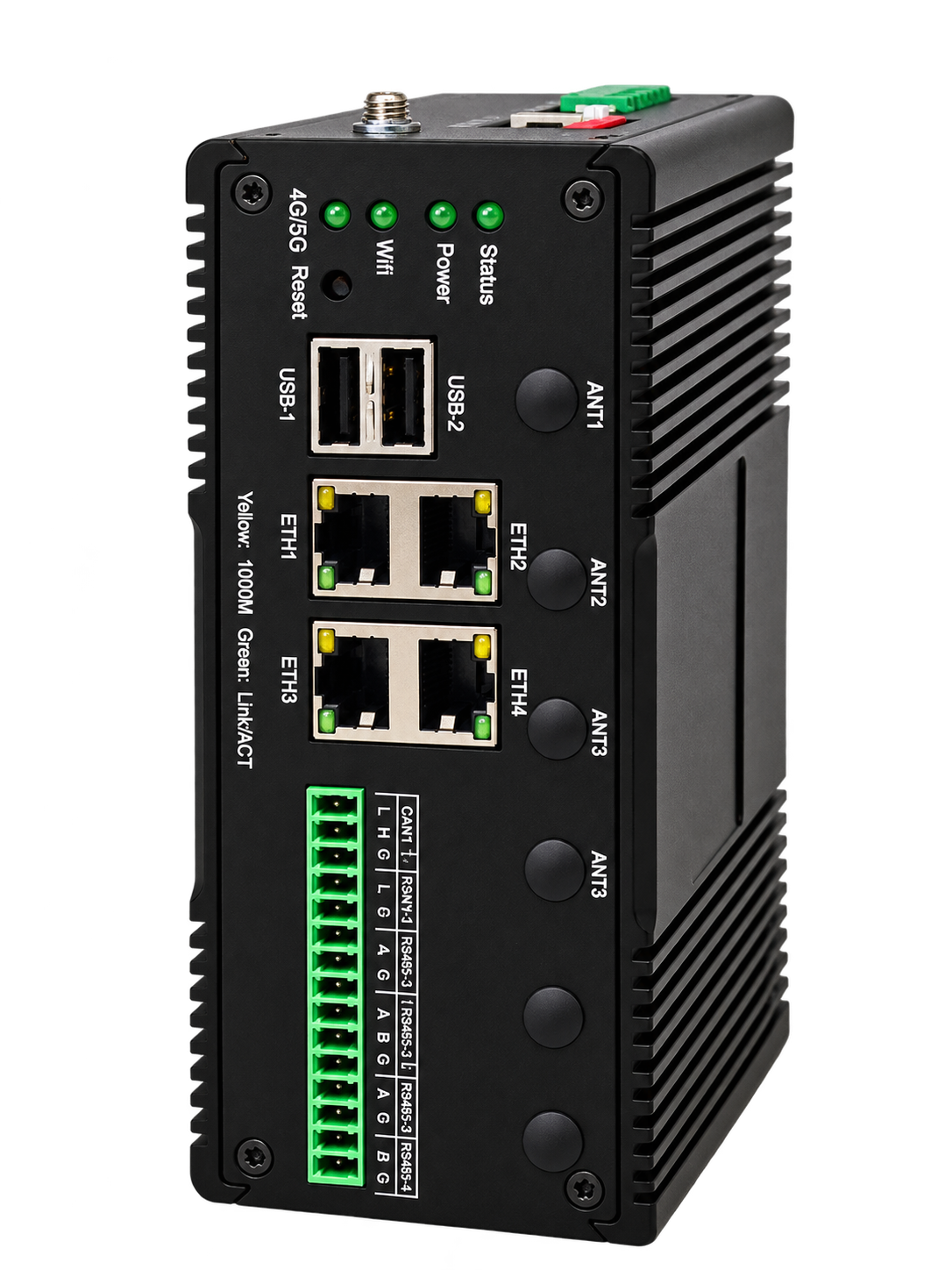

Oak6026-L 工业网关
